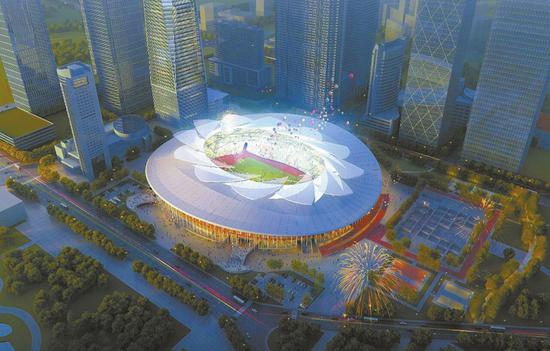

由國家體育場“鳥巢”中方總設計方設計的成都市體育中心方案
改造后的成都市體育中心，座位增至55000個。12片“太陽神鳥”羽翼形成可開啟屋蓋，開啟到關閉的過程暗示了“太陽神鳥”到“芙蓉花開“的變化過程。
成都市體育中心改造項目地處成都城市中心——天府廣場，歷史文化背景深厚，將是成都市近年重點建設工程之一。各方均期待成都市體育中心改造工程的順利進行和早日落成，為市民提供更好服務的同時，成為未來成都的新城市地標。
據悉，設計方案在保留原體育場格局、主體結構的基礎上，根據體育場未來新的定位、功能及配套需求，進行恰當合理的改造和加建。
首先，增加首層空間和二層環廊平臺。首層空間界限外擴至原屋頂外檐滴水的投影線，增加體育場功能輔助空間的同時，也增加了大量相關配套空間。首層的擴大同時在二層形成了一圈環廊平臺。平臺向公眾開放，形成環形的健康步道與大量的體育運動平臺。
其次，內場下沉，增加看臺。內層場地下挖約4米，增建看臺，將中心場地改為可同時滿足全民健身需求的專業足球場。
此外，拆除已老化陳舊的原有看臺罩棚，增大屋頂。新增頂棚沿原有檐口線向外延伸，向內延至新增看臺邊緣，形成一個橢圓環形屋面，遮蔽全部看臺。
四川新聞網記者獲悉，方案中最大的亮點，便是新增設的可開啟屋蓋由12片大小不同的羽毛型葉片繞體育場中心環形陣列組成，葉片由ETFE膜覆蓋，每片屋面同時在各自的兩條直線軌道上移動實現屋面的開閉。屋蓋開啟到關閉的過程暗示了“太陽神鳥”到“芙蓉花”的變化過程。
改造后的成都市體育中心，將是擁有國內最大可開啟屋蓋的體育與演藝場館，座位55000個。中心場地將被改造為專業足球場，并兼顧滿足全民健身及大型文藝演出的需求。
新成體將融合體育、演藝、休閑等復合化功能，將成為市民喜愛的文化體育活動中心和“城市客廳”。
備受市民關注的成都體育中心改造有了最新進展。12月20日，華西都市報記者了解到，成體中心改造已經正式啟動，游泳館、羽毛球館拆遷完畢。從明年1月1日起，場內西南門太極練習點、外環道健身路徑、乒乓球場、網球碰墻等將暫停對外開放。
未來，這座已運行了20多年的綜合性體育場將以嶄新面貌，重回市民身邊。根據其設計規劃，改造后的成體中心將融合體育、演藝、休閑等復合化的功能，保留中間的標準足球場地，并增加7人制足球場2個；保留4條標準百米跑道，用于全民健身活動；頂部將增加可開啟屋蓋，場內座位數量也將從現在的4萬個升至5.5萬個。
由廣州浦芯電子科技有限公司提供的rfid電子門票智能管理系統：
硬件設備：
嵌入式IC讀寫器
T10嵌入式多合一讀卡模塊可讀取第二代身份證卡，支持非接觸式IC卡讀寫功能，可外接接觸式、磁條卡的讀寫模塊。非接觸式可操作滿足ISO14443TypeA和TypeB的卡，即可同時支持公交卡、城市通卡、高速公路卡、市民卡、二代身份證卡等非接觸卡，接觸式可以同時支持常用的Memory卡和CPU卡并同時可支持兩個PSAM卡，以用于高安全領域。本系統采用只讀取Memory卡，如后期需要增加功能只要增加相應模塊就可以了。
7寸液晶顯示屏
規格800*480
12VDC供電，能夠在工業控制板板載接口供電。
實時顯示驗票信息，提示票種，驗票閘機工作狀態，驗票情況，并顯示本臺閘機人員通過數量。
功放與高保真音響
真人發聲，能夠?qū)ζ狈N和驗票情況進行語音播報。
根據需要也可以進行一些提示性的廣播。
中央管理子系統：
產生并傳遞系統密碼， 保證系統的安全；同時可對系統的使用人員分組進行管理，對不同用戶或用戶組實現權限的分配管理，完成系統的授權。
產生并傳遞系統參數和命令，以保證系統的正常運行。
隨意增加客戶需要的字段信息，以滿足客戶的不同需要。
（1）可設置多個基礎票種，并可有多層父子
關系，如：“觀光”票下可包含“成人觀光”、“兒
童觀光”兩個子票種等。
（2）可隨意增設系統業務，并可根據不同的
業務設定不同的銷售方案、積分方案、返點方
案等等。
（3）設置園門通道，及其園門通道與票類的
對應關系，向門票銷售子系統和實時監控子系
統傳遞各種門票數據和指令參數，并完成各系
統之間的網絡通訊。
可自己設計各種門票的樣式，以實現現場打印。在門票的樣式設計中，可隨意加入圖片和文字說明，并可插入各種隨機生成的字段等。
可對本機構部門的相關人員進行相應的管理，
例如：?jiǎn)T工進入本景區的“員工卡”等等。
（1）對會員進行管理，可任意增設不同的會員組。
（2）可制定各種會員銷售政策，對不同的會員或會員組采用不同的銷售政策，包括對會員的等級設置、積分返點方案的設置等。
（3）可制定多種會員管理方式，對不同的會員或
會員組使用不同的管理，實現管理的多樣化。
對外購的門票進行統一的管理，實現門票的出入庫的過程。可實時對門票的進銷存管理以及對庫存管理的查詢。
（1）采集門票銷售子系統的銷售數據和實時監控子系統的驗票數據，并進行清算、統計處理。
（2）查詢、統計各種相關信息，為科學管理和決策提供依據。
（3）完成匯總、分類、統計，輸出相應的報表。
（1）可對各操作員登陸系統的操作情況進行監控和查詢，
以確保系統的安全。
（2）對數據庫的數據進行及時備份、導入、導出、清空的
操作，以維護系統的穩定性，提高系統的性能。
2門票制作子系統
門票制作子系統主要用于制票、外購，并能對生產的票據做撤消操作，同時將制票信息生成報表，以便分析
⒊ 門票銷售子系統
門票銷售子系統由售票工作站和發卡設備組成。它主要實現售票功能，并能實現退票、補錄、查詢等功能。該系統具備嚴格的權限管理要求。
⒋ 實時監控子系統
實時監控子系統由后臺電子地圖和前臺實時監控兩部分組成，它主要完成對嵌入式驗票子系統的實時監控，對從嵌入式驗票子系統上傳的驗票信息進行驗證，判定門票是否合法，并向嵌入式驗票子系統反饋游客能否通過的信息
實時監控子系統中的電子地圖通過在景區地圖上對園門進行標注，形象的表現了園門在地圖上的位置；并用不同顏色的信號清楚的顯示了各園門通道的在線狀態；同時對嵌入式驗票子系統上傳的驗票信息進行處理并控制其各個動作，也實時準確地記錄了驗票信息。在網絡連接正常時，需要選擇嵌入式子驗票系統中的具體某個通道，在進行參數下載后才可以對在該通道上進行驗票。
⒌ 嵌入式驗票子系統
嵌入式驗票子系統主要實現驗票的功能，它從實時監控子系統處接收驗票所需參數的相關配置，然后通過與實時監控子系統之間的驗票信息傳遞以完成對票據校驗，從而控制游客是否能通過。嵌入式驗票子系統主要由讀卡設備、閘機機械設備及閘機控制設備組成，通過TCP/IP協議與實時監控子系統進行通信。
7.子系統之間的關系
票務綜合管理系統采用TCP/IP通信協議，將售票、驗票和統計等功能有機地結合在一起。其工作流程以圖形方式簡述如下
票務綜合管理系統在Windows操作系統統一的平臺下運行，與其他流行的應用軟件有較強的兼容性，并應用了現代計算機網絡技術、通訊技術、嵌入式工控技術
8.系統網絡拓?fù)鋱D
針對賀龍?bào)w育館的實際情況，及現有網絡鋪設情況，特采用如下網絡解決方案：
門票制作
門票的制作主要由門票制作子系統來完成。在該子系統中，主要包括了制票、外購、撤消和查詢這四個功能模塊。
⒈ 制票、外購、撤消
其中制票和外購是預先制票的兩種形式，它們的操作流程相同，不同之處在于制票是在制票憑證連接打印機直接打印票，而外購僅僅只要保存票號（通常是票已經打印好）；而撤消是指制票或外購后因?yàn)槭д`或其他原因暫時不能進行出入庫而要對其撤消的一種憑證
出入庫管理
門票的出入庫主要由中央管理子系統的倉存管理模塊來實現。倉存管理寶庫錄入庫存單據、庫存明細簿、庫存結存表三個部分，主要用于對票的進銷存管理以及對庫存管理的查詢。
⒈ 錄入庫存單據
錄入庫存單據用來對票的入庫、出庫、例外情況提供錄入的界面，該操作有嚴格的權限管理。對于已經經過制票和外購的票據，需要經過入庫和出庫，方可進行銷售。
門票銷售
門票的銷售主要由門票銷售子系統來完成。門票銷售子系統主要指售票前臺（POS）系統。它安裝于銷售終端，由售票員操作。售票員通過銷售前臺（POS）系統完成售票、退票、補錄、沖帳、沖紅等票據業務，并制作售票、退票等各種憑證，具備嚴格的權限管理。它主要由售票、退票、補錄等幾個模塊組成。
⒉ 沖帳、沖紅
普通客戶的收銀方式有收取現金、銀行賬戶、轉帳這三種方式；若售票對象為指定客戶（即已在機構人員中進行了添加），則可增加簽單、掛帳兩種收銀方式，但是在過后需要對該筆教育進行沖帳。需要沖賬的交易明細在銷售記錄中顯示為紅色記錄。
在沖帳時，需先查詢出該筆交易明細，在該筆交易明細上雙擊則可彈出當時的售票憑證：點擊“沖帳”則會彈出沖帳界面，選擇結帳方式確定即可
